產品概述

一體式測力環（標準測力儀）是公路土工、建材試驗中常用的力值測量設備，以彈性體變形原理工作，通過百分表測量變形量換算力值。廣泛用于CBR 承載比試驗、無側限抗壓強度試驗、路面材料強度試驗儀、千斤頂 / 試驗機力值校準等場景，是實驗室力值計量的基礎設備。

適用標準

JJG 144-2017《標準測力儀檢定規程》

JTG 3450-2019《公路土工試驗規程》（CBR / 無側限抗壓試驗）

JTG 3430-2020《公路工程水泥及水泥混凝土試驗規程》

技術參數

精度等級：0.3 級 / 1 級（以檢定證書為準）

常用量程：5kN、10kN、30kN、50kN、60kN、100kN、300kN

示值重復性：≤0.3%

進回程誤差：≤1.5%

百分表規格：0-10mm，分度值 0.01mm

工作溫度：-10℃～40℃

安裝方式：垂直對中受壓，嚴禁偏載 / 側扭

重量：約5kg

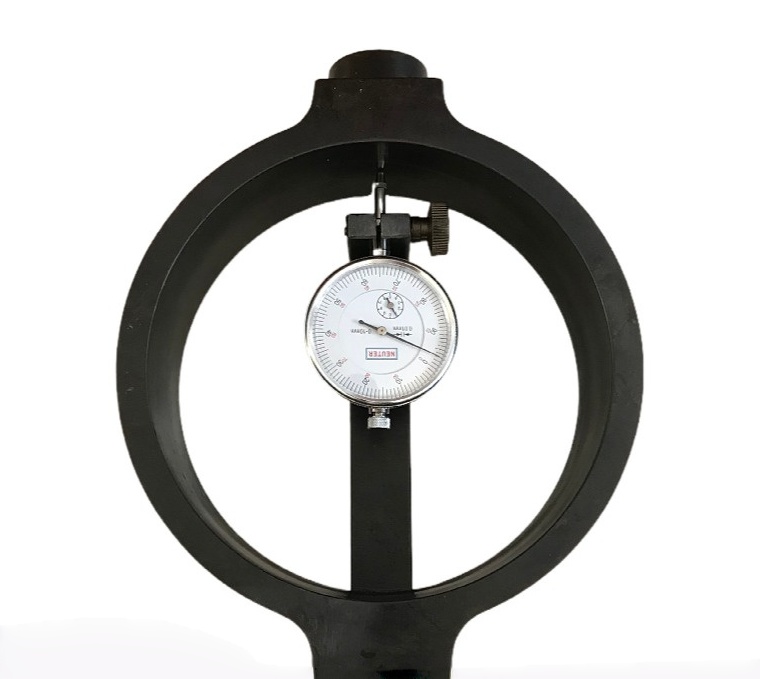

結構組成

彈性環體：整體鍛造合金鋼，受力產生彈性變形，是核心受力部件

承壓頭 / 承壓座：上下受力傳遞部件，確保荷載垂直作用

百分表組件：含 NEUTER 品牌百分表、表桿、鎖緊螺釘，測量環體變形量

T 形支桿 / 表架：固定百分表，保證表桿與環體垂直

附件：標準鋼砧、安裝工具、檢定證書
